Update 03/2023: Inzwischen lässt sich bei Aliexpress zwischen einem Hotspot mit SR110U oder einem SA818S eine gezielte Auswahl treffen:

Ich empfehle weiterhin, besser die Version mit SA818S zu verwenden, da das SA818S die Option besitzt, das Audiosignal per Diskriminator zu verarbeiten („flataudio“). Das hat gewisse Vorteile, u.a. bei der DTMF-Erkennung des SVXLINK. Diese Option besitzt der SR110U leider nicht.
Damit werde ich diesen Wiki-Artikel zum SR110U nicht mehr weiterpflegen, da ich meine Empfehlung immer oder gerade wegen dem SA818 gemacht hatte, aber nicht wegen des SR110U.


Hinweis:
Das FM-Funknetz-Team leistet für diesen Hotspot keinen Support, wir geben nur Hinweise zur Inbetriebnahme !
Der Betrieb ist nur lizenzierten Funkamateuren gestattet, eine anderweitige Verwendung z.B. für PMR446 oder Freenet ist aufgrund der geltenden Gesetze und Vorschriften nicht zulässig !

letzte Aktualisierung: 4.4.2023

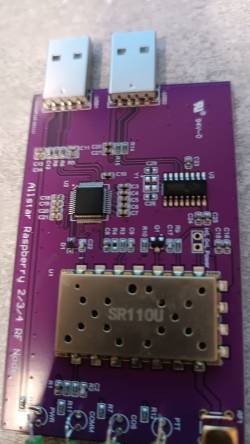

Es scheint eine weitere Version zu geben, die nicht mit einem SA818 ausgeliefert wird, sondern mit einem SR110U. Hier ist das entsprechende Datenblatt zu diesem FM-TRX-Modul.shari-v2.jpg
Der Hersteller dieses Moduls ist Shen Zhen Sunrise Electronics Co. Ltd.

Ansonsten gilt alles wie hier bereits in der Version mit dem SA818 beschrieben, das bitte auch durcharbeiten, da es sich hier nur um eine Ergänzung bzw. Erweiterung handelt wegen der Ersetzung des SA818 mit dem SR110U:

  1. andere/unterschiedliche Programmierung des FM-Moduls SR110U gegenüber dem SA818
  2. Anpassung zweier Parameter in der svxlink.conf
  3. Audiopegel neu auf das geänderte FM-Modul anpassen


achtung_symbol.jpg Programmiertools für das SA818 funktionieren mit diesem Modul SR110U NICHT, da ein anderer bzw. geänderter Befehlssatz verwendet wird. Ich habe weiter unten ein Python3-Script erstellt, womit man dieses Modul programmieren kann. Alles Wichtige zur Programmierung ist im Datenblatt zu finden. Lest also dort nach, ich habe es verlinkt.

Obwohl nach wie vor in der Produktbeschreibung dieses Gerätes von einem SA818 die Rede ist, haben die Chinesen mal kurzerhand die Ausstattung geändert. Ärgerlich und eigentlich ein Grund zur Rücksendung, denn das Produkt ist nicht mehr das, wie es technisch beschrieben und angeboten wurde. Inzwischen bietet der Hersteller dem Käufer die Option zwischen SR110U oder SA818.

Was mich an diesem Modul SR110U stört - man kann es nicht mit flataudio programmieren, auch finde ich (subjektiv) die Audio- bzw. FM-Modulationsqualität bezüglich des zu übertragenden NF-Spektrums schlechter als bei den SA818, die dort sehr gut war (die SR110U klingen für meine Ohren ingesamt etwas „dumpfer“, also mit geringerem Anteil des höheren NF-Frequenzspektrums verglichen mit einem SA818U/V). Der einzige Vorteil, die kleine Sendeleistung 0,5W lässt sich per Software einstellen, was wiederrum beim SA818 nicht möglich war. Grundsätzlich spräche aber nichts dagegen, dieses Modul SR110U zu entlöten und stattdessen wieder ein SA818 zu installieren. Für den versierten Funkamateur stellt das sicher kein Problem dar, die Module sind Pin-kompatibel und damit austauschbar.


Update 25.1.2023:
Inzwischen waren meine beiden nachbestellten SHARI auch eingetroffen, wie vermutet leider mit SR110U bestückt. So konnte ich einen direkten Vergleich zwischen dem mit dem SA818S und dem mit SR110U machen. Hier meine Erkenntnisse:

  • was ich bereits zu der FM-Audio-Qualität schreib, hat sich leider bestätigt. Die SA818S haben eine wesentlich bessere FM-Audioqualität gegenüber den SR110U, sowohl was den RX aber auch den TX angeht. Das SR110U ist bis jetzt das am schlechtesten „klingende“ FM-TRX-Modul, was ich kenne. Auch in dem sog. DJSpot wird dessen kleinerer Bruder, das SR105U verbaut, was auch nicht viel besser klingt. Für meine(!) Ohren leider ein No-Go, sri.

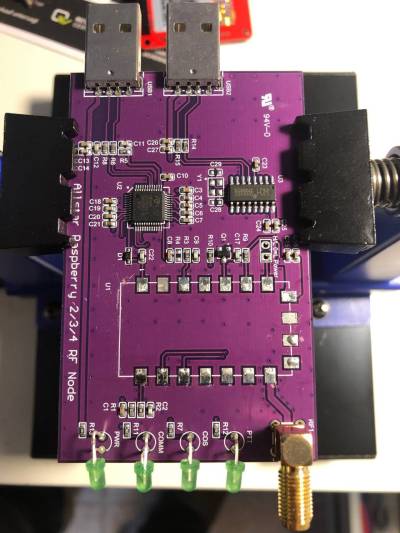

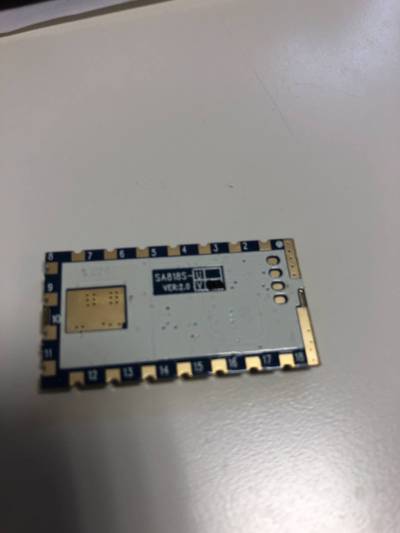

  • inzwischen habe ich das SR110U entlötet und wieder gegen ein SA818S (Kosten ca. 9€) ersetzt, für mich (rein subjektiv!) war das Audio des SR110U nicht akzeptabel - da klingt ja der Digitalfunk besser LOL



Dazu brauchen wir erstmal Python3 (falls noch nicht installiert):

$ sudo apt-get install python3-dev python3-pip
$ sudo pip3 install pyserial

Hier ein Beispiel-Script sr110u-running.py zur Programmierung des SR110U (bitte mit einem Editor Eurer Wahl erstellen, z.B. nano, vi oder mcedit):

#!/usr/bin/env python3

import serial
import time

serport = '/dev/ttyUSB0'

baud = '9600'

channelspace = '1'      # 0=12.5kHz, 1=25kHz

# Frequenz bitte nach Belieben anpassen, kHz bitte immer 4stellig angeben - Bandplan beachten !
rxfreq = '430.0250'     # TX frequency
txfreq = rxfreq         # Same as rx freq - we work simplex

# sinnvolle Werte liegen zwischen 2 und 4, je kleiner desto empfindlichere SQL, 0 bedeutet SQL immer offen
squelch = '2'           # 0-8 (0 = open)

# CTCSS Konfiguration
txcxcss = '4'        # CTCSS TX 77Hz nach Tabelle aus dem Datenblatt entnommen
rxcxcss = '4'        # CTCSS RX 77Hz
# txcxcss = rxcxcss

# DCS anstatt CTCSS - nicht empfohlen
# txcxcss = '023N'        # CTCSS / CDCSS TX
# rxcxcss = '023N'        # CTCSS / CDCSS RX

# ein Wert von 7 ist weitgehend optimal als Sound-Input
volume = '7'              # betweeen 0..8

# ab hier am besten nichts editieren - es sei denn, man weiss was man tut und warum :)

ser = serial.Serial(serport, baud, timeout=2)
print('Opening port: ' + ser.name)

print ('\r\nConnecting...')
ser.write(b'AT+DMOCONNECT\r\n')
output = ser.readline()
print ('reply: ' + output.decode("utf-8"))

time.sleep(3)

print ('\r\nRESET...')
ser.write(b'AT+DMOREST\r\n')
output = ser.readline()
print ('reply: ' + output.decode("utf-8"))

time.sleep(5)

print ('\r\nConnecting...')
ser.write(b'AT+DMOCONNECT\r\n')
output = ser.readline()
print ('reply: ' + output.decode("utf-8"))

time.sleep(3)

print ('\r\nConfiguring radio settings...')
# die 4 in der folgenden config-zeile ist ein Flag und muss wie folgt berechnet werden: FLAG = bit2*4 + bit1*2 + bit0
# bit0 und bit1 lassen wir auf 0, bit2 setzt die TX-Leistung: 0 = 1W, 1 = 0.5W
config = 'AT+DMOSETGROUP={},{},{},{},{},{},4\r\n'.format(channelspace, rxfreq, txfreq, rxcxcss, squelch, txcxcss)
print (config)
ser.write(config.encode())
output = ser.readline()
print ('reply: ' + output.decode("utf-8"))

time.sleep(3)

# Programmierung und Parametrisierung ist dem Datenblatt des SR110U zu entnehmen

print ('\r\nPower SAVE OFF...')
ser.write(b'AT+DMOAUTOPOWCONTR=1\r\n')
output = ser.readline()
print ('reply: ' + output.decode("utf-8"))

time.sleep(3)

print ('\r\nVOX OFF...')
ser.write(b'AT+DMOSETVOX=0\r\n')
output = ser.readline()
print ('reply: ' + output.decode("utf-8"))

time.sleep(3)

print ('\r\nMic setting level 6...')
config = 'AT+DMOFUN={},6,0,0,0\r\n'.format(squelch)
print(config)
ser.write(config.encode())
output = ser.readline()
print ('reply: ' + output.decode("utf-8"))

time.sleep(3)

print ('\r\nSetting volume...')
config = 'AT+DMOSETVOLUME={}\r\n'.format(volume)
print(config)
ser.write(config.encode())
output = ser.readline()
print ('reply: ' + output.decode("utf-8"))

time.sleep(3)

print ('\r\nGetting Module Version...')
ser.write(b'AT+DMOVERQ\r\n')
output = ser.readline()
print ('reply: ' + output.decode("utf-8"))

print ('\r\nProgrammierung abgeschlossen...')

Nach dem Erstellen dieses Scripts muss bzw. sollte dieses ausführbar gemacht werden:

$ sudo chmod +x sr110u-running.py

CTCSS-Tabelle des SR110U-Moduls für die Parameter txcxcss (Encoding für TX) und rxcxcss (Decoding für RX) im obigen Python-Script zur Programmierung des SR110U-Moduls:


Zu empfehlen ist eher CTCSS als DCS. Bei DCS wird ein digitaler Datenstrom mit einer fixen Bitrate von 134,4 bps im unteren Audiobereich wiederholend übertragen. Das führt zwangsweise zu einer Verzögerung, bis erkannt wird, das der Squelch öffnen soll. Bei CTCSS liegt diese Verzögerung etwa bei 200..250ms oder auch weniger, bei DCS jedoch bereits um die 350..400ms. Man muss also eine kleine Pause zwischen PTT am Funkgerät drücken und Sprechbeginn einkalkulieren.

Nach der Programmierung des Moduls muss man noch die Audiopegel mittels alsamixer korrekt einstellen, das bitte nicht vergessen:

$ alsamixer -c 1

Da diese Module im Gegensatz zu den SA818 kein flataudio können, sollte in der /etc/svxlink/svxlink.conf für den LocalRX bzw. LocalTX folgendes eingestellt werden:

[Rx1]
DEEMPHASIS=0

[Tx1]
PREEMPHASIS=0

Bei den SA818 wie auch bei den SR110U schliesst die Rauschsperre (SQL oder CTCSS) relativ langsam, was zur Folge hat, das die Gegenstelle nach dem Loslassen der eigenen PTT noch für einen kurzen Moment ein Rauschen übertragen bekommt. Um diesen Effekt zu verrringern bzw. zu vermeiden, sind in der svxlink.conf folgende Anpassungen zu machen:

[Rx1]
SQL_START_DELAY=50
# HS: stoppt gelegentliches unkontrolliertes Auftasten des Senders wahrscheinlich durch sporadische Spikes am GPIO im Bereich 0ms..100ms
# ein DELAY von 200ms unterbindet das effektiv
SQL_DELAY=200
# sofort SVXLINK das Schliessen der SQL melden, Wert bedeutet 0ms
SQL_HANGTIME=0
# die letzten 100ms Audio abschneiden evtl. mit Werten zwischen 100 bis 200 experimentieren
SQL_TAIL_ELIM=100

Um eine gute Oberwellenunterdrückung zu erreichen, empfehle ich wie schon beim Einsatz der SA818-U/V auch hier mit den SR110U den zusätzlichen Einbau eines Tiefpassfilters - eigentlich ein MUSS.

Schauen wir mal in die Vorschriften „Richtwerte für unerwünschte Aussendungen gemäß § 16 Abs. 4 Satz 2 der Amateurfunkverordnung (AFuV)“ lautet da die Vorgabe:

  • 50 MHz - 1000 MHz: erforderliche Dämpfung unerwünschter Aussendungen gegenüber der maximalen PEP des Senders 60db bzw. alternativ 0,25 μW (-36 dBm) zulässige maximale Leistung unerwünschter Aussendungen eines Senders

Soweit ich Informationen vorliegen habe, ist die Oberwellenunterdrückung bei den SR110U erheblich schlechter als bei den SA818 und damit umso dringender zu empfehlen. Eigentlich hätte man sowas ab Werk vorsehen müssen, jede Endstufe und jeder TRX hat sowas eigentlich immer implementiert.

Ich habe mir einen rausgesucht, der sich gut auf die Platine nachträglich einfügen lässt und ca. 40db schafft bei max. 8W TX-Leistung (Bezugsquelle u.a. Mouser):

Der Einbau gestaltet sich relativ einfach:

  • den Lack von der Platine entfernen
  • mit einem Dremel-Fräser die Leiterbahn zur Antenne unterbrechen
  • das Filter anlöten, an der Seite die Masseverbindungen verlöten


73 Heiko, DL1BZ
April 2023
